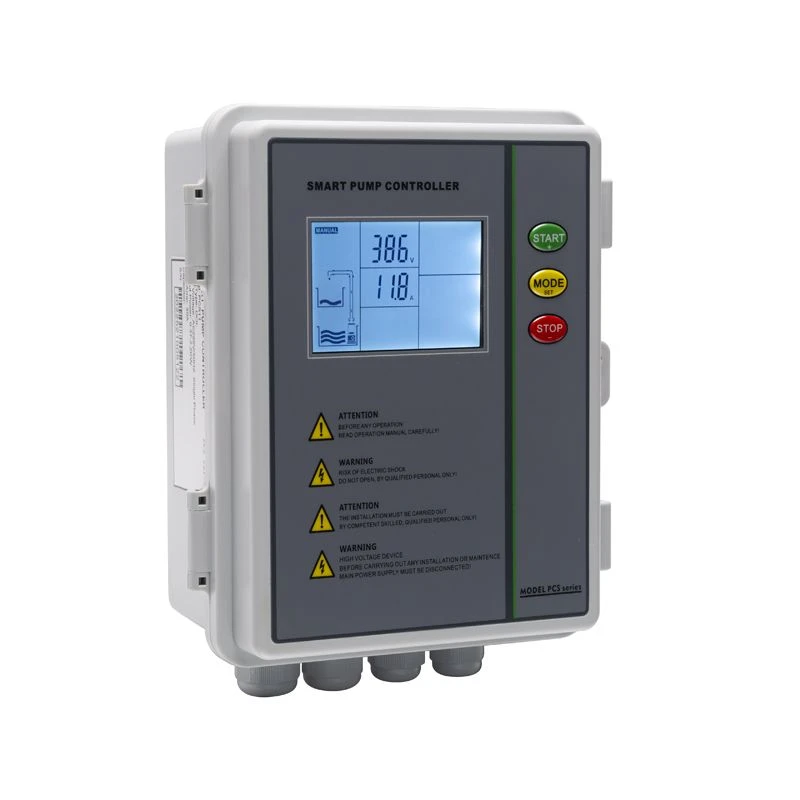

3-fazowy sterownik pompy
3-fazowy sterownik pompy PCS31, odpowiedni do pomp głębinowych, pomp ściekowych, pomp wspomagających i innych typów pomp wodnych.
- Szybka dostawa
- Zapewnienie jakości
- Całodobowa obsługa klienta
Wprowadzenie produktów
Trójfazowy sterownik pompy PCS31 nadaje się do pomp wspomagających, pomp ściekowych, pomp głębinowych i innych typów pomp wodnych.
Podstawową ideą działania sterownika jest zapewnienie ochrony i automatycznego sterowania poprzez wykorzystanie układu scalonego z funkcją syntezy programu jako sygnału wyjściowego oka czujnika.
W sterowniku pompy trójfazowej zastosowano chip o dużej pojemności, umożliwiający aktualizację programu.
W typowych warunkach pracy prąd pompy jest precyzyjnie rejestrowany przez nasz wewnętrzny mechanizm ustawiania parametrów za pomocą jednego przycisku. Możliwe jest określenie zabezpieczenia przed suchym obrotem, przeciążeniem i zatrzymaniem pompy poprzez pomiar prądu w różnych warunkach.
W przeciwieństwie do innych sterowników dostępnych na rynku, PCS31 oferuje zabezpieczenie przed odwróceniem fazy. Dzięki temu zabezpieczeniu każda pracująca pompa będzie wiedzieć, kiedy nastąpi faza otwarta.
Tradycyjne podstawowe zastosowania zmiany położenia przełącznika dip
1. Woda przelewana jest ze zbiornika górnego do zbiornika dolnego.
2. Wzmacniacz pompy otworowej.
3. Opróżnianie studzienki.
Szczególne właściwości mają zastosowanie, gdy jest on używany do przesyłu wody.
aktywowany system uzupełniania wody automatycznie po podłączeniu sondy poziomu.
Rozważmy następujący scenariusz: dolny zbiornik wody ma górny zbiornik, który jest pusty. Zgodnie ze standardową logiką działania, dolny zbiornik nie może pompować wody, dopóki poziom cieczy nie osiągnie trzeciej sondy. Jeżeli zasilanie zostanie wyłączone i ponownie włączone, sterownik ustali jedynie, czy w drugiej sondzie znajduje się woda, zamiast określić, czy dotarto do trzeciej sondy. Po cyklu początkowym powróci do swojej typowej logiki funkcjonowania.
Główne ustawienie parametrów:
|
Parametr |
Opis |
Zakres |
Domyślna wartość |
|
001 |
Wzmacniacze wyzwalające zabezpieczenie przed pracą na sucho. |
0.0 A |
|
|
002 |
Ampery wyzwalające zabezpieczenie przed przeciążeniem. |
26 A (0.37-2,2 kW,0.75-7,5 kW) 52 A (11-15kW) |
|
|
003 |
Wzmacniacze wyzwalające zabezpieczenie przed uciągnięciem. |
33 A (0.75-7,5kW) 66 A (11-15kW) |
|
|
004 |
Napięcie wyzwalające zabezpieczenie pod napięciem. |
175 V (jednofazowy) 300 V (trójfazowy) |
|
|
005 |
Napięcie wyzwalające zabezpieczenie przed przepięciem. |
253 V (jednofazowy) 439 V (trójfazowy) |
|
|
006 |
Czas reakcji na zadziałanie zabezpieczenia przed pracą na sucho. |
0 – 254 sek |
6 sekund |
|
007 |
Czas przywracania zabezpieczenia przed pracą na sucho. |
0 – 254 min |
5 minut |
|
008 |
Funkcja timera podczas pracy z aplikacjami |
00 – 01 |
00 (nie) [01 tak] |
|
009 |
Czas pracy pompy. |
0 – 254 min |
5 minut (tylko jeśli 008 włączone lub przełącznik DIP w pozycji 10) |
|
010 |
Czas zatrzymania pompy. |
0 – 254 min |
5 minut (tylko jeśli 008 włączone lub przełącznik DIP w pozycji 10) |
|
011 |
Zegar zatrzymania pompy w trybie ręcznym. |
0 – 254 min |
0 minut (0=nieaktywne) |
|
012 |
Funkcja blokady działania wyświetlacza i przycisków. |
00 - 01 |
00 (odblokowany) [01 zablokowany] |
|
|
|||
|
013 |
Otwarta faza i zabezpieczenie przed odwróceniem fazy. [00 (faza otwarta i odwrócenie fazy wyłączone)] [01 (faza otwarta wyłączona, odwrócenie fazy włączone)] [02 (faza otwarta włączona, odwrócenie fazy wyłączone)] [03 (otwarta faza i odwrócenie fazy włączone)] |
00 - 03 |
03(parametr 013 dostępny tylko dla trzech faz) Po ustawieniu wyłącz zasilanie, a następnie będzie dostępne. |
|
Poniższe parametry są widoczne tylko dlakontrola termiczna gdy połączenie zPT100 Tmoduł rozszerzeń jest wyposażony. |
|||
|
014 |
Temperatura uruchomienia pompy. Pompa uruchomi się poniżej ustawionej temperatury. |
0 – 100 stopni |
35 stopni |
|
015 |
Temperatura zatrzymania pompy. Pompa zatrzyma się powyżej ustawionej temperatury. |
0 – 100 stopni |
45 stopni |
Inne funkcje
1. Kilka zastosowań opcji wykorzystujących ustawienie parametrów i przełączniki DIP.
2. Ochrona przed otwartą fazą, odwróceniem fazy, przeciążeniem, zbyt niskim napięciem, utknięciem pomp, suchobiegiem i przepięciem.
3. Różne opcje małych obudów IP 65
4. Indywidualny przycisk do kalibracji parametrów.
5. Stan pracy pompy pokazany jest na wyświetlaczu LCD.
6. Weryfikacja skumulowanego czasu pracy pompy
7. Pompuj pięć ostatnich błędów i sprawdź je.
8. Pompę można zatrzymać automatycznie w trybie ręcznym, ustawiając timer.
9. Oprogramowanie może zostać zmienione w celu dostosowania do wymagań specyficznych dla danej lokalizacji.
10. Zakres napięcia roboczego: 0,75–4 kw, 5,5–7,5 kw, 11–15 kw
11. Osiągalne napięcie od 280 do 460 woltów.
