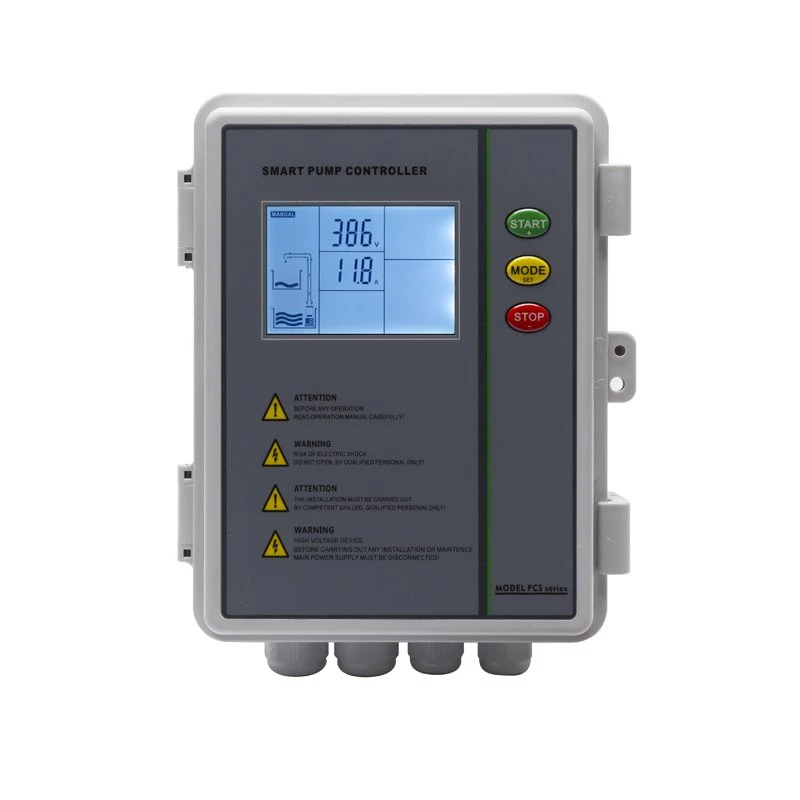

Panel sterowania pompy 3-fazowej
Napięcie wejściowe: trójfazowe, 380 V AC-415 V/50 Hz
Moc wyjściowa: 0.75-4 kW (1-5,5 KM) 5,5-7,5 kW (7,5-10 KM) 11 kW (15 KM) 15 kW (20 KM) )
Typ uruchomienia: DOL
Ilość kontrolowanej pompy: Pojedyncza pompa
- Szybka dostawa
- Zapewnienie jakości
- Całodobowa obsługa klienta
Wprowadzenie produktów
Przegląd
PCS31 to panel sterowania pompą trójfazową. Służy do sterowania i zabezpieczania pompy wodnej 0.75-15kW.
1. Z wyjątkiem trzech tradycyjnych zastosowań: napełnianie/wzmacnianie wody/podnoszenie ścieków, otrzymujemy sterowanie timerem cyklu Pure
2. Z kontrolą temperatury za pomocą czujnika temperatury PT 100 (opcjonalnie)
3. Zabezpieczenie przed odwróceniem fazy
4. Zegar zatrzymania pompy w trybie sterowania ręcznego
5. Zasięg transmisji sygnału 1000 m, a nie 150 m
6.Zarezerwowane miejsce na MCB
7. Moc może wynosić do 15 kW
8. Różnica dokładności kontroli amperów wynosi 2%
9. Zamiast poprzedniego regulowanego rezystora zastosowano bardziej wyrafinowany zintegrowany blok wzmacniacza operacyjnego, wyświetlanie napięcia jest bardziej niezawodne
10. Stopień naszej skrzynki to IP 65, a nie IP 22.
|
Model |
PCS31(Panel sterowania pompy 3-fazowej) |
|
Konfiguracja elektryczna |
|
|
Napięcie wejściowe |
Trójfazowy, AC380V-415V/50 Hz |
|
Moc wyjściowa |
0.75-4 kW (1-5,5 KM) 5,5-7,5 kW (7,5-10 KM) 11 kW (15 KM) 15 kW (20 KM) |
|
Typ rozpoczęcia |
DOL |
|
Ilość kontrolowanej pompy |
Pojedyncza pompa |
|
Główna funkcja ochronna |
|
|
Zabezpieczenie przed przeciążeniem amperowym |
Tak |
|
Silnik pompy utknął |
Tak |
|
Praca na sucho bez czujnika |
Tak |
|
Pod/nad napięciem |
Tak |
|
Faza otwarta |
Tak |
|
Odwrócenie fazy |
Tak |
|
Inna funkcja |
|
|
Wyświetlanie ostatnich pięciu usterek pompy |
Tak |
|
Wyświetlanie skumulowanego czasu pracy pompy |
Tak |
|
Aplikacja |
|
|
Przesyłanie wody za pomocą wyłącznika pływakowego/czujnika cieczy |
Tak |
|
Zwiększanie ciśnienia za pomocą przełącznika ciśnienia |
Tak |
|
Ścieki za pomocą wyłącznika pływakowego/czujnika cieczy |
Tak |
|
Sterowanie timerem czystego cyklu |
Tak |
|
Kontrola temperatury za pomocą czujnika temperatury PT 100 (opcjonalnie) |
Tak |
|
Tryb sterowania |
|
|
Tryb ręczny |
Tak |
|
Tryb automatyczny |
Tak |
|
Inna funkcja |
|
|
Zabezpieczenie przed odwróceniem fazy |
Tak |
|
Zegar zatrzymania pompy w trybie sterowania ręcznego |
Tak |
|
Naciśnij przycisk blokady |
Tak |
|
Stopień ochrony kontrolera |
Stopień ochrony IP65 |
|
Dokładność kontroli amperażu |
Wysoki |
|
Zasięg transmisji sygnału |
1000M |
|
Zarezerwowane miejsce dla MCB |
Tak |
|
Moc może wynosić do 15 kW |
Tak |
|
Różnica w dokładności sterowania amperowego |
2% |
|
Zamiast poprzedniego regulowanego rezystora zastosowano bardziej wyrafinowany zintegrowany blok wzmacniacza operacyjnego, który wyświetla napięcie bardziej niezawodnie |
Tak |
1. Jednym z głównych zastosowań jest odprowadzanie wody ze zbiornika dolnego do zbiornika górnego.
2. Pompa do otworu wiertniczego.
3. Usuwanie ścieków z Studzienki.
4. Używanie czasów rozpoczęcia i zakończenia do ustawienia timera.
Dodatek:
Regulacja temperatury za pomocą PT 100
Istnieją dwie kategorie:
Po pierwsze, system cyrkulacji ciepłej wody wyłączy pompę wody, gdy temperatura sieci rurociągów osiągnie zadaną temperaturę zatrzymania i uruchomi ją ponownie, gdy temperatura spadnie poniżej zadanej temperatury początkowej;
Po drugie, gdy temperatura spadnie poniżej zadanego poziomu i wzrośnie powyżej niego, wbudowany w silnik pompy wodnej czujnik PT100 automatycznie uruchomi się ponownie. Odbywa się to jako środek zapobiegawczy.
Dodatkowe funkcje i funkcje obejmują:

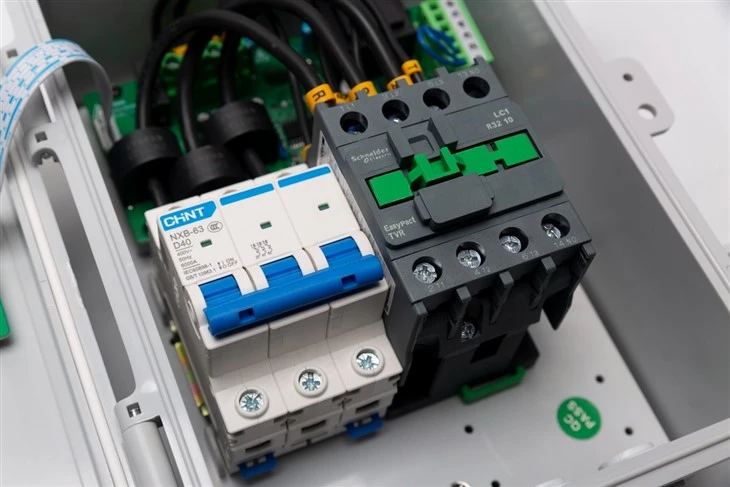

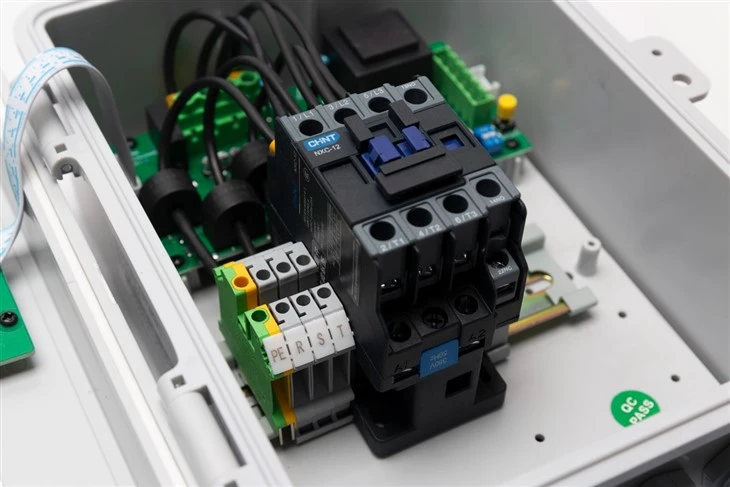

1. Używanie stycznika CHNT AC jako napędu;
2. Zwolnienie miejsca na wyłączniki nadprądowe; oryginalny projekt wymagał zacisków 5M dla zasilania wejściowego.

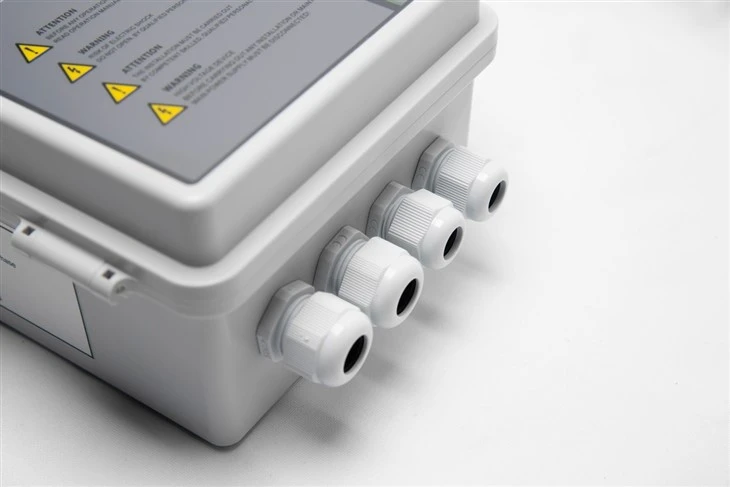

3. Skrzynka IP 65
4. Można odczepić terminal poziomu.
Zasięg transmisji sygnału: 1000 metrów
