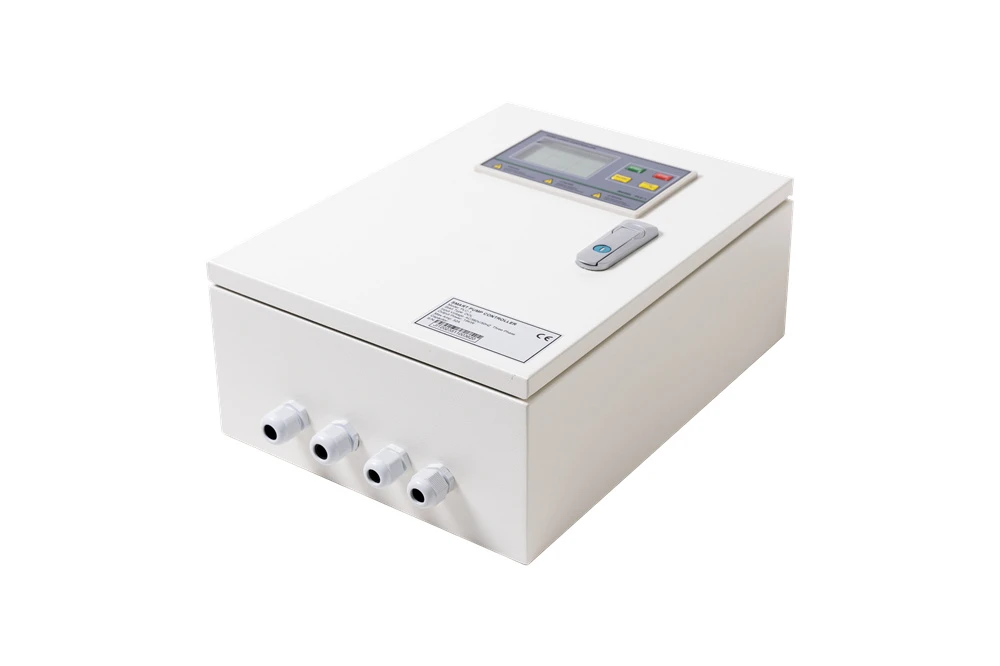

Inteligentny sterownik pompy z 2 pompami



Jesteśmy wdzięczni za wybór naszych produktów i obiecujemy, że nadal będziemy zapewniać Państwu przyjazną i pomocną obsługę.

Intuicyjny, programowalny system sterowania i ochrony, między innymi dla pomp odśrodkowych, rurociągowych, duplex i trójfazowych głębinowych pomp głębinowych, to Inteligentny Sterownik Pomp.



Sterownik może pracować na wiele sposobów wykorzystując różne instalacje elektryczne. Brak sondy lub czujnika w studni to kluczowa cecha odróżniająca sterownik od standardowej skrzynki sterującej pompą włączającą/wyłączającą. Nasza unikalna konstrukcja eliminuje potrzebę instalowania sondy lub czujnika w studni i zapewnia bardzo czułą i niezawodną ochronę przed pracą pompy na sucho.



Marka: OEM

Producent Model nr: PCH32 PLUS

Praca w: 3 fazach 220v/380v/415v

Pompa robocza:0.75-15kw

Obudowa z tworzywa sztucznego:IP 65

Stycznik MCB/AC: CHNT

Typ: Dupleksowy, zmienny panel sterowania

Napięcie znamionowe: 120/208/240 V/380 V/415 V AC

Ampery: od 9 do 32 A

Zgodny typ pompy: Pompa ściekowa / wspomagająca / odwiertowa

Liczba sterowanych pomp:2

Lokalizacja: wewnątrz/na zewnątrz

Typ obudowy: IP65

Rozmiar obudowy: 342*292*119mm

Zmiana aplikacji: za pomocą przełącznika DIP

Aplikacja obejmująca:

• Stosowany do przesyłania wody ze zbiornika dolnego do zbiornika górnego za pomocą sondy cieczy lub łącznika pływakowego
• Stosowany do wzmacniacza za pomocą przełącznika ciśnienia i zbiornika ciśnieniowego.
• Stosowany do podnoszenia ścieków za pomocą sondy cieczowej lub wyłącznika pływakowego
• Stosowany do pompy odwadniającej z wyłącznikiem pływakowym typu piggy-back
• Stosowany do przesyłania wody ze zbiornika dolnego do zbiornika górnego za pomocą przetwornika poziomu (4-20mA)
• Stosowany do wzmacniacza przez przetwornik ciśnienia (4-20mA)
• Stosowany do podnoszenia ścieków za pomocą przetwornika poziomu (4-20mA)

Przedmiot	Ochrona	Wartość	Uwaga	Typ błędu
1	Amper wyzwalający zabezpieczenie przed pracą na sucho	75% skalibrowanego ampera roboczego	W ustawieniach menu	Błąd odzyskiwania
2	Czas reakcji na wyłączenie zabezpieczenia przed suchobiegiem	5s	W ustawieniach menu
3	Czas przywracania zabezpieczenia przed pracą na sucho	45m	W ustawieniach menu
4	Amper wyzwalający zabezpieczenie przed nadmiernym obciążeniem	130% skalibrowanego natężenia prądu	W ustawieniach menu	Błąd odzyskiwania
5	Czas reakcji na wyłączenie zabezpieczenia przed nadmiernym obciążeniem	5S (czas odwrotny)	naprawione w oprogramowaniu
6	Czas przywracania zabezpieczenia przed przeciążeniem	4m	W ustawieniach menu
7	Amper wyzwalający zabezpieczenie przed utknięciem pompy	180% skalibrowanego ampera roboczego	W ustawieniach menu	Błąd nieodzyskiwania
8	Czas reakcji na wyłączenie zabezpieczenia pompy	1s	naprawione w oprogramowaniu
9	Napięcie wyzwalające zabezpieczenie pod napięciem	304v	W ustawieniach menu	Błąd odzyskiwania
10	Czas reakcji na wyłączenie zabezpieczenia podnapięciowego	6s	naprawione w oprogramowaniu
11	Czas przywracania zabezpieczenia pod napięciem	4m	W ustawieniach menu
12	Napięcie wyzwalające zabezpieczenie przed przepięciem	437v	W ustawieniach menu	Błąd odzyskiwania
13	Czas reakcji na wyłączenie zabezpieczenia przed przepięciem	6s	naprawione w oprogramowaniu
14	Czas odzyskiwania zabezpieczenia przed przepięciem	4m	W ustawieniach menu
15	Faza otwarta			Błąd nieodzyskiwania
16	Odwrócenie fazy			Błąd nieodzyskiwania
17	Przelewowy			Błąd odzyskiwania
18	Powyżej temperatury			Błąd odzyskiwania
19	Wyciek wody			Błąd nieodzyskiwania





Posiadając ponad 20-letnie doświadczenie w tworzeniu, badaniu i doskonaleniu specjalistycznych sterowników pomp wodnych,

Efektem naszych wysiłków są sterowniki podnośników kanalizacyjnych serii PCH. Posiada wszystkie możliwości i atrybuty, których potrzebują nasi klienci, a po kilku prostych ustawieniach parametrów może prawie wykonywać funkcje kilku maszyn.

Przyjazne dla użytkownika ustawienia znacznie wydłużają żywotność pompy, a funkcja konfiguracji za pomocą jednego przycisku skutecznie chroni pompę wodną.

Solidny system sygnalizacji przepełnienia powiadomi klienta w przypadku gwałtownego wzrostu objętości wody, włączając jednocześnie zewnętrzną syrenę i głośnik.

Może również precyzyjnie zarządzać uruchamianiem i zatrzymywaniem pomp wodnych, obsługując zarówno wejścia przełączające, jak i analogowe.





1). Normalny poziom cieczy w misce

poziom cieczy osiągnie sondę 3# (łącznik pływakowy A: poziom w górę), skrzynka sterownicza wyda polecenie pojedynczej pompie

praca; poziom cieczy spada do sondy 2# (łącznik pływakowy A: poziom w dół), praca pojedynczej pompy zostaje zatrzymana;

Skrzynka sterownicza będzie automatycznie przełączać podwójne pompy, gdy poziom cieczy będzie się wahał od

Sonda 2# i sonda 3# (łącznik pływakowy A: poziom w górę-poziom w dół)



2). Dodatkowy przepływ w studzience

gdy pojedyncza pompa pracuje w kierunku drenażu, poziom cieczy w studzience nadal wzrasta do sondy 4#

(Wyłącznik pływakowy B: Poziom w górę), skrzynka sterownicza wyda polecenie jednoczesnej pracy innej pompy

drenaż, aż poziom cieczy spadnie do poziomu sondy 2# (łącznik pływakowy A i B: poziom w dół), podwójne pompy

nie przestanie biec.



3). Przepełnienie w studzience

gdy jednocześnie pracują dwie pompy, poziom cieczy w studzience nadal wzrasta do poziomu sondy

5#(Przełącznik pływakowy C: Poziom górny), skrzynka sterownicza włączy alarm ostrzegawczy; Kiedy poziom cieczy spada

do sondy 5# (przełącznik pływakowy C w dół), skrzynka sterownicza przestanie emitować alarm ostrzegawczy



4). Funkcja automatycznego patrolowania (antykorozyjna).

W stanie Auto, jeśli skrzynka sterownicza sprawdza, czy podwójne pompy nie działają przez dziesięć dni, urządzenie sterujące

wyda polecenie pracy pompy A na 3 sekundy i zatrzymanie, po 10 sekundach urządzenie sterujące to zrobi

nakaż pompie B pracę na 3 sekundy i zatrzymaj się.

Auto Patrol może zapobiec zardzewieniu pompy i zablokowaniu wirnika z powodu długiego czasu niepracy
