Jaka jest różnica między jednofazowym zabezpieczeniem silnika a wyłącznikiem automatycznym?

Jeśli chodzi o układy elektryczne, szczególnie te zawierające silniki jednofazowe, często w grę wchodzą dwa kluczowe elementy: jednofazowe zabezpieczenia silnika i wyłączniki automatyczne. Jako dostawca jednofazowych zabezpieczeń silników przeprowadziłem wiele rozmów z klientami na temat różnic między tymi dwoma urządzeniami. Zrozumienie tych różnic jest niezbędne do prawidłowego projektowania, instalacji i konserwacji systemu elektrycznego.

Funkcja i cel

Wyłącznik automatyczny jest podstawowym urządzeniem zabezpieczającym w systemie elektrycznym. Jego podstawową funkcją jest ochrona całego obwodu elektrycznego przed stanami przetężenia, które mogą być spowodowane zwarciem lub przeciążeniem. Kiedy prąd przepływający przez obwód przekracza znamionową pojemność wyłącznika, następuje jego automatyczne wyłączenie, przerywając przepływ energii elektrycznej. Pomaga to zapobiegać pożarom instalacji elektrycznych, uszkodzeniom okablowania i innym potencjalnym zagrożeniom w infrastrukturze elektrycznej.

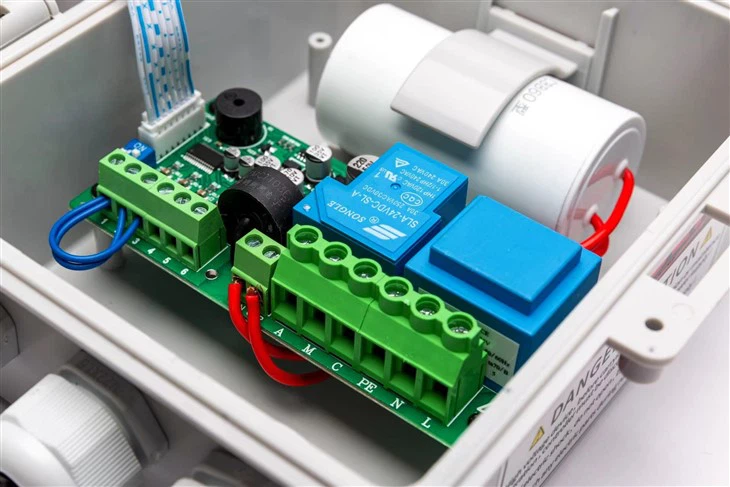

Z drugiej strony jednofazowe zabezpieczenie silnika, takie jakJednofazowa skrzynka zabezpieczająca silnik, został specjalnie zaprojektowany do zabezpieczania silników jednofazowych. Silniki jednofazowe są szeroko stosowane w różnych zastosowaniach, od małych urządzeń gospodarstwa domowego po urządzenia przemysłowe. Silniki te są podatne na kilka rodzajów uszkodzeń, w tym na przegrzanie, przetężenie, zbyt niskie napięcie i utratę fazy. Jednofazowe zabezpieczenie silnika monitoruje parametry elektryczne silnika i podejmuje działania w celu jego ochrony w przypadku wykrycia nieprawidłowych warunków.

Mechanizmy ochronne

Wyłączniki działają w oparciu o zasadę ochrony termicznej i magnetycznej. Zabezpieczenie termiczne służy do wykrywania długotrwałych przeciążeń. Gdy prąd w obwodzie przez dłuższy czas nieznacznie przekracza wartość znamionową, ciepło wytwarzane przez prąd powoduje wygięcie paska bimetalicznego w wyłączniku. Gdy pasek zgina się wystarczająco, wyłącza wyłącznik, otwierając obwód.

Z kolei zabezpieczenie magnetyczne ma za zadanie szybko reagować na zwarcia. Kiedy przez obwód przepływa duży, chwilowy prąd (np. spowodowany zwarciem), pole magnetyczne generowane przez prąd aktywuje elektromagnes w wyłączniku. Następnie elektromagnes wyłącza wyłącznik, niemal natychmiast odcinając dopływ prądu.

Jednofazowe zabezpieczenia silników wykorzystują bardziej kompleksowy zestaw mechanizmów ochronnych. Stale monitorują prąd, napięcie i temperaturę silnika. W przypadku zabezpieczenia nadprądowego, podobnie jak wyłączniki automatyczne, mogą wykryć nadmierny przepływ prądu. Jednakże są one również w stanie dostosować ustawienia zabezpieczeń w zależności od charakterystyki silnika, takiej jak jego moc znamionowa i prąd rozruchowy.

W przypadku zabezpieczenia podnapięciowego, jednofazowe zabezpieczenia silnika mogą wykryć, kiedy napięcie zasilania spadnie poniżej pewnego poziomu. Niskie napięcie może spowodować, że silnik będzie pobierał więcej prądu, przegrzeje się i ostatecznie ulegnie awarii. W przypadku wykrycia zbyt niskiego napięcia zabezpieczenie może odłączyć silnik od zasilania, aby zapobiec uszkodzeniu.

Ochrona przed utratą fazy to kolejna ważna cecha jednofazowych zabezpieczeń silników. W systemie jednofazowym utrata fazy może wystąpić z różnych powodów, takich jak przepalony bezpiecznik lub luźne połączenie. Utrata fazy może spowodować nieefektywną pracę silnika, przegrzanie, a nawet doprowadzić do jego spalenia. Zabezpieczenie może wykryć utratę fazy i podjąć odpowiednie działania w celu ochrony silnika.

Czas reakcji

Wyłączniki automatyczne są zaprojektowane tak, aby szybko reagować na warunki przetężenia, szczególnie w przypadku zwarć. Element magnetyczny wyłącznika może wyzwolić wyłącznik w ciągu milisekund, gdy wykryty zostanie duży prąd zwarciowy. W przypadku przeciążenia element termiczny może potrzebować od kilku sekund do kilku minut, aby wyzwolić wyłącznik, w zależności od stopnia przeciążenia.

Jednofazowe zabezpieczenia silników również charakteryzują się stosunkowo krótkim czasem reakcji, ale ich reakcja jest bardziej dostosowana do potrzeb silnika. Potrafią wykryć nieprawidłowe warunki, takie jak przetężenie, zbyt niskie napięcie lub utratę fazy, i działają w celu ochrony silnika przed wystąpieniem znaczących uszkodzeń. Przykładowo w przypadku przegrzania zabezpieczenie może wykryć rosnącą temperaturę silnika i w ciągu kilku sekund odłączyć go od zasilania, aby zapobiec osiągnięciu przez silnik temperatury krytycznej.

Zakres zastosowania

Wyłączniki automatyczne są stosowane w szerokiej gamie systemów elektrycznych, od domów mieszkalnych po duże kompleksy przemysłowe. Instaluje się je na głównym panelu elektrycznym lub na podpanelach w celu ochrony całego obwodu elektrycznego, w tym przewodów, gniazdek i różnych urządzeń elektrycznych.

Zabezpieczenia silników jednofazowych, jak sama nazwa wskazuje, stosowane są głównie w zastosowaniach, w których stosowane są silniki jednofazowe. Dotyczy to urządzeń gospodarstwa domowego, takich jak lodówki, pralki i wentylatory, a także drobnego sprzętu przemysłowego, takiego jak pompy, sprężarki i przenośniki. Na przykład:1-fazowy ochraniacz silnikamożna zamontować w małej pompie wody, aby zapewnić jej niezawodne działanie i zapobiec uszkodzeniom na skutek zwarć elektrycznych.

Możliwość regulacji i dostosowywania

Wyłączniki automatyczne mają zazwyczaj stały prąd znamionowy i ograniczoną możliwość regulacji. Po zainstalowaniu podstawowe ustawienia zabezpieczeń są określane przez producenta i nie można ich łatwo zmienić. Chociaż niektóre wysokiej klasy wyłączniki automatyczne mogą oferować pewien stopień regulacji, zwykle mieści się on w stosunkowo wąskim zakresie.

Jednofazowe zabezpieczenia silników oferują wysoki stopień możliwości regulacji i dostosowania. Można je zaprogramować tak, aby odpowiadały specyficznym wymaganiom różnych silników jednofazowych. Na przykład ustawienie zabezpieczenia nadprądowego można dostosować w zależności od prądu znamionowego silnika i charakterystyki rozruchowej. Progi zabezpieczenia podnapięciowego i utraty fazy można również ustawić w oparciu o warunki pracy silnika. Ta elastyczność pozwala na optymalną ochronę silnika w różnych zastosowaniach.

Rozważania dotyczące kosztów

Ogólnie rzecz biorąc, wyłączniki automatyczne są stosunkowo niedrogie, szczególnie do standardowych zastosowań mieszkaniowych i komercyjnych na małą skalę. Są produkowane masowo i powszechnie dostępne, co pozwala na obniżenie kosztów.

Z drugiej strony jednofazowe zabezpieczenia silników mogą być droższe niż wyłączniki automatyczne. Dzieje się tak, ponieważ są to bardziej wyspecjalizowane urządzenia z zaawansowanymi funkcjami monitorowania i ochrony. Jednakże koszt jednofazowego zabezpieczenia silnika jest często uzasadniony wartością, jaką zapewnia w zakresie ochrony silnika. Silnik może być znaczącą inwestycją, a koszt wymiany uszkodzonego silnika znacznie przekracza koszt zabezpieczenia silnika.

Znaczenie używania obu

Chociaż jednofazowe zabezpieczenia silnika mają na celu ochronę silnika, wyłączniki automatyczne są nadal konieczne w całym układzie elektrycznym. Wyłączniki automatyczne zapewniają podstawowy poziom ochrony całego obwodu, w tym okablowania i innych elementów elektrycznych. W przypadku poważnego zwarcia lub dużego przeciążenia w obwodzie, najpierw zadziała wyłącznik automatyczny, zapobiegając uszkodzeniu całej instalacji elektrycznej.

Jednofazowe zabezpieczenia silników współpracują z wyłącznikami automatycznymi, zapewniając bardziej kompleksowe rozwiązanie zabezpieczające silniki jednofazowe. Mogą wykrywać i zapobiegać problemom specyficznym dla silnika, których wyłączniki mogą nie być w stanie rozwiązać. Na przykład wyłącznik automatyczny może nie być w stanie wykryć utraty fazy lub stanu zbyt niskiego napięcia, który może uszkodzić silnik.

Wniosek

Podsumowując, jednofazowe zabezpieczenia silników i wyłączniki automatyczne to dwa różne, ale uzupełniające się urządzenia w układzie elektrycznym. Wyłączniki automatyczne są niezbędne do ochrony całego obwodu elektrycznego przed przetężeniami i zwarciami, natomiast zabezpieczenia silników jednofazowych są specjalnie zaprojektowane w celu ochrony silników jednofazowych przed różnymi awariami elektrycznymi.

Jako dostawca zabezpieczeń silników jednofazowych rozumiem znaczenie tych urządzeń w zapewnieniu niezawodnej pracy silników jednofazowych. Nasze produkty, takie jakJednofazowa skrzynka zabezpieczająca silnikI1-fazowy ochraniacz silnikazostały zaprojektowane, aby zapewnić wysokiej jakości, konfigurowalną ochronę silników jednofazowych.

Jeśli potrzebujesz jednofazowych zabezpieczeń silników do swoich zastosowań, z przyjemnością omówimy Twoje wymagania. Nasz zespół ekspertów może pomóc w wyborze odpowiedniego zabezpieczenia silnika i zapewnić wsparcie techniczne. Skontaktuj się z nami, aby rozpocząć dyskusję dotyczącą zakupu i zapewnić długoterminową niezawodność swoich silników jednofazowych.

Referencje

• Podręcznik elektrotechniki, wydanie trzecie, pod redakcją Richarda C. Dorfa
• Podręcznik ochrony i sterowania silnikami, różni autorzy
• Normy i wytyczne odpowiednich organizacji branży elektrycznej
