Jak zainstalować czujnik przepływu kontrolera pompy?

Hej! Jako dostawca kontrolera pompy często pytam o to, jak zainstalować czujnik przepływu dla kontrolera pompy. Jest to kluczowy krok, który może znacznie wpłynąć na wydajność i wydajność systemu pomp. Zanurzmy się więc i przejdźmy proces krok po kroku.

Dlaczego potrzebujesz czujnika przepływu do kontrolera pompy

Zanim zaczniemy instalację, szybko porozmawiajmy o tym, dlaczego potrzebujesz czujnika przepływu. Czujnik przepływu mierzy szybkość przepływu płynu przez rurę. Po sparowaniu z kontrolerem pompy pozwala na dokładniejszą kontrolę pompy. Na przykład możesz ustawić pompę w celu włączenia lub wyłączania na podstawie określonego natężenia przepływu, który pomaga zapobiegać pompowaniu lub pompowaniu pompowania lub pod pompowaniem. To nie tylko oszczędza energię, ale także przedłuża żywotność pompy.

Narzędzia i materiały, których potrzebujesz

Najpierw zbierz wszystkie niezbędne narzędzia i materiały. Oto lista tego, czego zazwyczaj potrzebujesz:

• Czujnik przepływu, który jest kompatybilny z kontrolerem pompy. Sprawdź specyfikacje zarówno czujnika, jak i kontrolera, aby upewnić się, że dobrze współpracują.
• Klucze odpowiednich rozmiarów do zamontowania czujnika w rurociągu.
• Taśma uszczelniająca, aby zapobiec wyciekom w punktach połączenia.
• Druty elektryczne do podłączenia czujnika przepływu z kontrolerem pompy.
• Multimetr do testowania połączeń elektrycznych i upewnienia się, że wszystko działa tak, jak powinno.

Krok 1: Wybierz odpowiednią lokalizację

Lokalizacja czujnika przepływu w rurociągu jest bardzo ważna. Chcesz umieścić go w prostym odcinku rury, z dala od łokci, zaworów lub złączek. Wynika to z faktu, że te elementy mogą powodować turbulencje w przepływie płynu, co może prowadzić do niedokładnych odczytów z czujnika.

Dobrą zasadą jest posiadanie co najmniej 10 średnic rury prostej rury w górę rzeki i 5 średnic rury poniżej czujnika. Umożliwia to stabilizację przepływu płynu, zanim osiągnie czujnik i po opuszczeniu czujnika.

Krok 2: Zamknij pompę i odizoluj rurociąg

Najpierw bezpieczeństwo! Zanim zaczniesz instalować czujnik przepływu, wyłącz pompę i zamknij wszelkie zawory, które izolują sekcję rurociągu, w którym będziesz pracować. Zapobiegnie to przepływowi przez rury płynu podczas instalacji, zmniejszając ryzyko wycieków i potencjalnych obrażeń.

Krok 3: Przygotuj rurociąg

Po izolowaniu rurociągu musisz przygotować go do instalacji czujnika przepływu. Użyj klucza, aby usunąć odcinek rury, w której zostanie zainstalowany czujnik. Upewnij się, że końce rury są czyste i wolne od wszelkich resztek lub burr. Możesz użyć pliku lub papieru ściernego, aby w razie potrzeby wygładzić krawędzie.

Owinąć gwinty rury taśmą uszczelniającą. To utworzy ciasne uszczelnienie po zainstalowaniu czujnika przepływu, zapobiegając wszelkim wyciekom.

Krok 4: Zainstaluj czujnik przepływu

Teraz nadszedł czas, aby zainstalować czujnik przepływu. Ostrożnie umieść czujnik w rurociągu i wyrównaj go do końców rur. Użyj kluczy, aby dokręcić łączniki po obu stronach czujnika. Upewnij się, że się nie skończyli - dokręcaj, ponieważ może to uszkodzić czujnik lub rurę.

Podczas dokręcania sprawdź, czy czujnik jest odpowiednio wyrównany i że nie ma szczelin między czujnikiem a rurą. Jeśli zauważysz jakiekolwiek luki, może być konieczne dostosowanie położenia czujnika lub dodać więcej taśmy uszczelniającego.

Krok 5: Podłącz przewody elektryczne

Po fizycznej instalowaniu czujnika przepływu w rurociągu nadszedł czas na podłączenie przewodów elektrycznych. Zapoznaj się z schematem okablowania dostarczonego z czujnikiem przepływu i kontrolerem pompy. Zwykle będą określone zaciski zasilania, wyjścia sygnału i uziemienia.

Rozetrzyj końce przewodów i podłącz je do odpowiednich zacisków. Upewnij się, że połączenia są bezpieczne i nie ma luźnych przewodów. Możesz użyć multimetru, aby przetestować ciągłość połączeń i upewnić się, że nie ma zwarć.

Krok 6: Przetestuj instalację

Po wykonaniu wszystkich połączeń nadszedł czas, aby przetestować instalację. Najpierw powoli otwórz zawory, aby przepływać płyn przez rurociąg. Sprawdź wszelkie wycieki wokół czujnika przepływu i jego połączeń. Jeśli zauważysz jakieś wycieki, zaostrzyj złączki lub w razie potrzeby dodaj więcej taśmy uszczelniającej.

Następnie zasilaj kontrolera pompy i sprawdź odczyty na wyświetlaczu kontrolera. Odczyty powinny odpowiadać rzeczywistym natężeniu przepływu w rurociągu. Jeśli odczyty wydają się wyłączone lub w ogóle nie ma odczytów, podwójnie - sprawdź połączenia elektryczne i instalację czujnika.

Krok 7: Kalibracja (w razie potrzeby)

Niektóre czujniki przepływu mogą wymagać kalibracji, aby zapewnić dokładne odczyty. Zapoznaj się z instrukcjami producenta procesu kalibracji. Zwykle wymaga regulacji niektórych ustawień w czujniku lub kontrolerze pompy na podstawie znanego natężenia przepływu.

Kalibracja jest ważnym krokiem, szczególnie jeśli potrzebujesz precyzyjnej kontroli pompy na podstawie natężenia przepływu. Może to zrobić kilka prób, aby odczyty były odpowiednie, ale na dłuższą metę warto wysiłek.

Rodzaje kontrolerów pompy

Jako dostawca kontrolera pompy oferujemy różnorodne kontrolery pompy, które odpowiadają różnym potrzebom. Na przykład mamyDuplex Intelligent Control Box, co jest idealne dla systemów wymagających działania dwóch pomp. Zapewnia inteligentną kontrolę i może automatycznie przełączać się między pompami na podstawie popytu.

Jeśli chcesz tylko kontrolować pojedynczą pompę, naszPojedyncza kontrola pompy i chronić pudełkoto świetna opcja. Nie tylko kontroluje pompę, ale także zapewnia ochronę przed - prądem, nadmiernym napięciem i innymi potencjalnymi problemami.

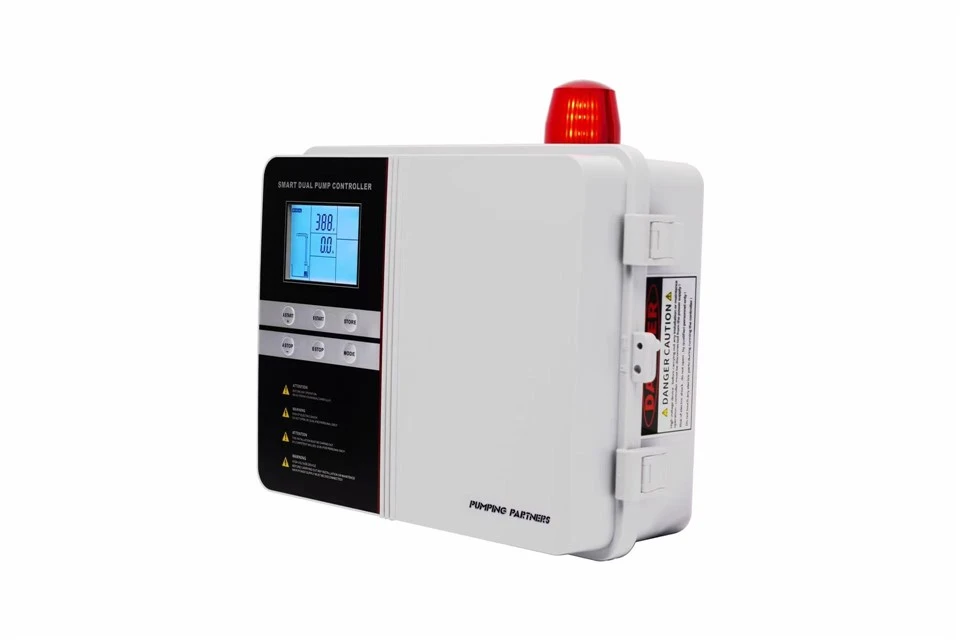

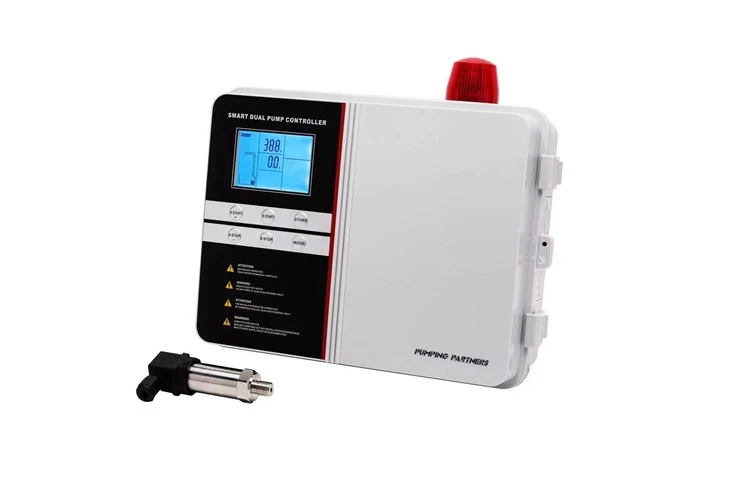

W przypadku bardziej złożonych systemów mamy równieżSystem sterowania pompy dupleksowej. Ten system oferuje zaawansowane funkcje i można go dostosować do spełnienia określonych wymagań.

Wniosek

Instalowanie czujnika przepływu kontrolera pompy może wydawać się zniechęcającym zadaniem, ale jeśli dokładnie wykonasz te kroki, będziesz mógł to zrobić pomyślnie. Pamiętaj, że kluczem jest wybór odpowiedniej lokalizacji, zapewnienie odpowiedniego instalacji i połączeń elektrycznych oraz dokładne przetestowanie systemu.

Jeśli masz jakieś pytania lub potrzebujesz dalszej pomocy w kontrolerze pompy lub instalacji czujnika przepływu, nie wahaj się dotrzeć. Jesteśmy tutaj, aby pomóc Ci jak najlepiej wykorzystać system pompy. Niezależnie od tego, czy szukasz nowego kontrolera pompy, czy potrzebujesz porady na temat instalacji, jesteśmy tylko wiadomość. Skontaktuj się z nami, aby rozpocząć dyskusję na temat zamówień i znaleźć najlepsze rozwiązanie dla swoich potrzeb.

Odniesienia

• Podręczniki producenta dla czujników przepływu i kontrolerów pompy.
• Standardy branżowe instalacji rurociągów i pomiaru przepływu płynu.
